指令跳转：原来if…else就是goto

用到 if…else 这样的条件判断语句、while 和 for 这样的循环语句，还有函数或者过程调用。对应的，CPU 执行也不只是一条指令，一般一个程序包含很多条指令，因为有 if…else、for 这样的条件和循环存在，这些指令也不会一路平铺直叙地执行下去。

CPU 是如何执行指令的？

对于做软件开发来说，写好的代码变成指令之后，是一条一条顺序执行的。
先不管几百亿的晶体管的背后是怎么通过电路运转起来的，逻辑上，我们可以认为，CPU 其实就是由一堆寄存器组成的。而寄存器就是CPU 内部，由多个触发器（Flip-Flop）或者锁存器（Latches）组成的简单电路。

N 个触发器或者锁存器，就可以组成一个 N 位（Bit）的寄存器，能够保存 N 位的数据。比方说，用的64位 Intel服务器，寄存器就是64位的。

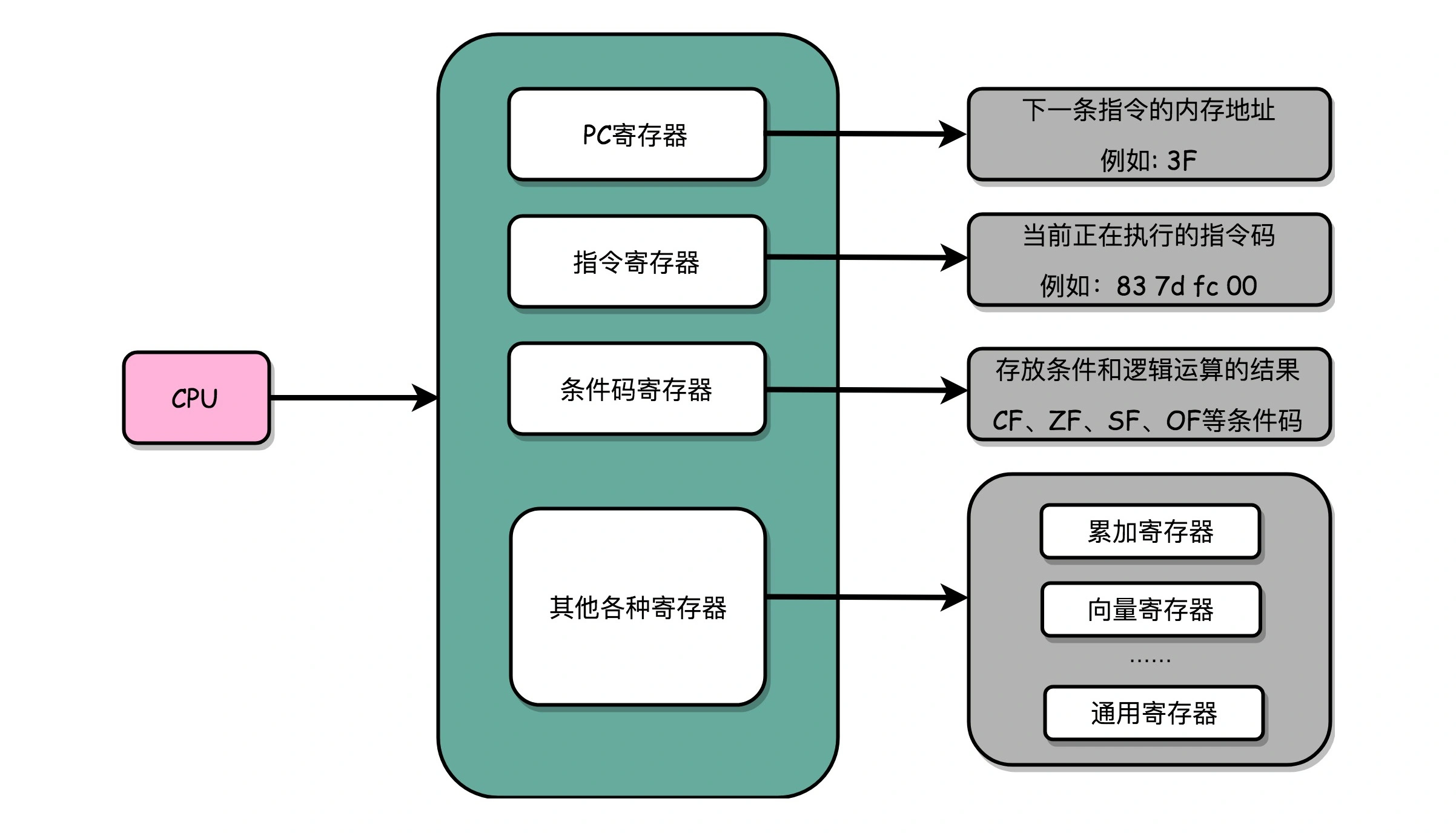

一个CPU 里会有多种不同功能的寄存器，主要介绍以下三种较为特殊的：

PC寄存器，也称为指令地址寄存器（Instruction Address Register）。是用来存放下一条需要执行的计算机指令的内存地址。
指令寄存器，用来存放当前正在执行的指令。
条件寄存器，用里面的一个一个标记位（Flag）,存放CPU进行算数或者逻辑计算的结果。

除了这些特殊的寄存器，CPU 里还有更多用来存储数据和内存地址的寄存器。这样的寄存器通常一类里面不止一个。通常根据存放的数据内存来给他们取名，比如整数寄存器、浮点寄存器、向量寄存器和地址寄存器等。有些既可以存数据，也能存地址的就称之为通用寄存器。

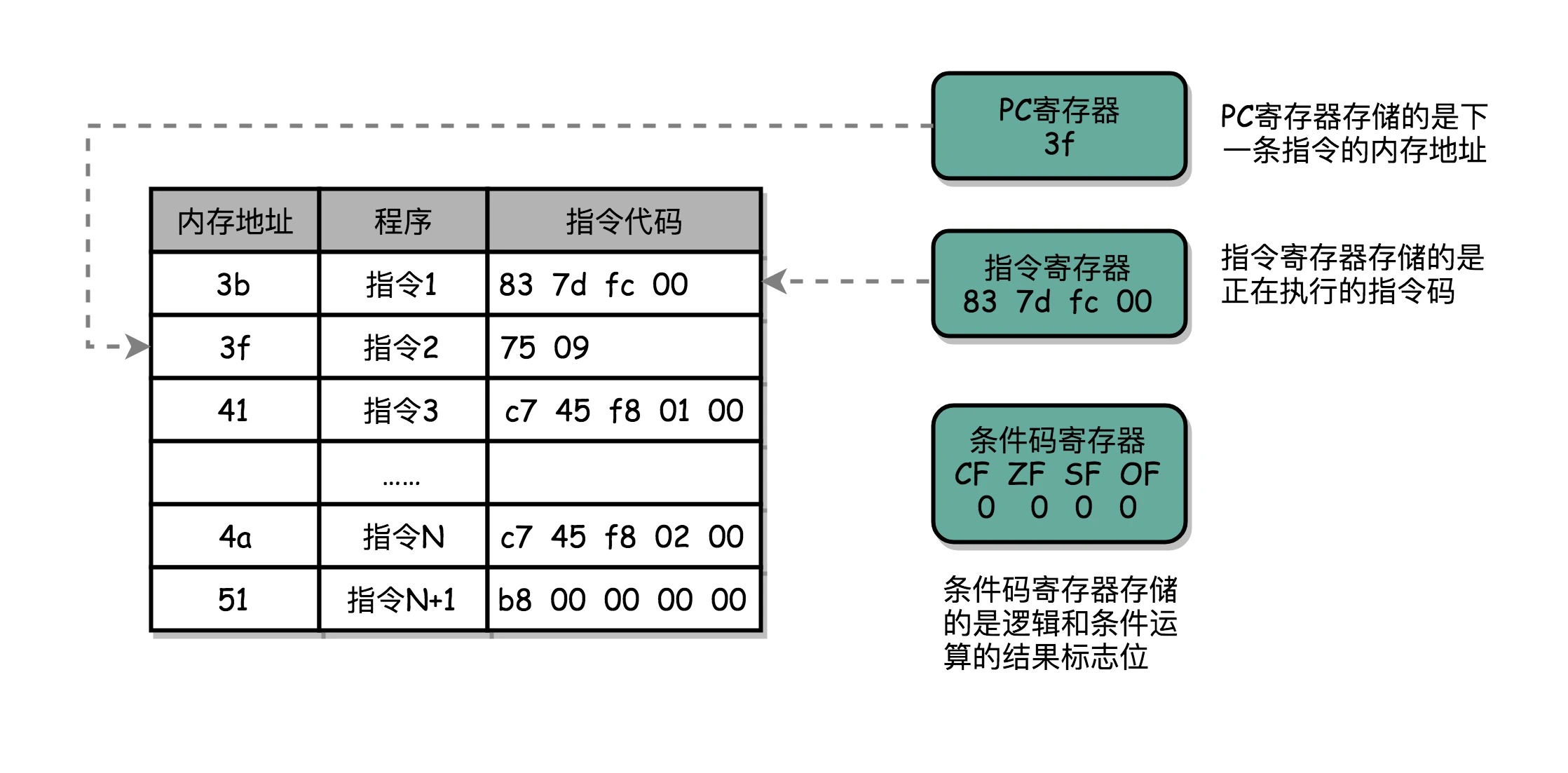

实际上，一个程序执行的时候，CPU 会根据PC寄存器里的地址，从内存里把需要执行的指令读取到指令寄存器里执行，然后根据指令长度递增，开始顺序读取下一条指令。可以看到，一个程序的一条条指令，在内存里是连续保存的，也是一条条顺序加载的。

而一些特殊指令，比如 J指令，会修改PC寄存器里的地址值。这样，下一条要执行的指令就不是从内存里顺序加载的了。事实上，这些跳转指令的存在，也是我们在写程序的时候，使用 if…else 条件语句和 while/for 循环语句的原因。

从 if…else 来看程序的执行和跳转

现在就来看一个包含 if…else 的简单程序。


// test.c


#include <time.h>
#include <stdlib.h>


int main()
{
  srand(time(NULL));
  int r = rand() % 2;
  int a = 10;
  if (r == 0)
  {
    a = 1;
  } else {
    a = 2;
  }

我们用 rand 生成了一个随机数 r，r 要么是 0，要么是 1。当 r 是 0 的时候，我们把之前定义的变量 a 设成 1，不然就设成 2。使用 gcc 和 objdump 把这个程序编译成汇编代码。只关注于这里的 if…else 条件判断语句。对应的汇编代码是这样的：


  if (r == 0)
3b:   83 7d fc 00             cmp    DWORD PTR [rbp-0x4],0x0
3f:   75 09                   jne    4a <main+0x4a>
  {
      a = 1;
41:   c7 45 f8 01 00 00 00    mov    DWORD PTR [rbp-0x8],0x1
48:   eb 07                   jmp    51 <main+0x51>
  }
  else
  {
      a = 2;
4a:   c7 45 f8 02 00 00 00    mov    DWORD PTR [rbp-0x8],0x2
51:   b8 00 00 00 00          mov    eax,0x0
  }

可以看到，这里对于 r == 0 的条件判断，被编译成了 cmp 和 jne 这两条指令。cmp 指令比较了前后两个操作数的值，这里的 DWORD PTR 代表操作的数据类型是 32 位的整数，而[rbp-0x4]则是变量 r 的内存地址。第一个操作数就是从内存里拿到的变量 r 的值。第二个操作数 0x0 就是我们设定的常量 0 的 16 进制表示。cmp 指令的比较结果，会存入到条件码寄存器当中去。

在这里，如果比较的结果是 True，也就是 r == 0，就把零标志条件码（对应的条件码是 ZF，Zero Flag）设置为 1。除了零标志之外，Intel 的 CPU 下还有进位标志（CF，Carry Flag）、符号标志（SF，Sign Flag）以及溢出标志（OF，Overflow Flag），用在不同的判断条件下。

cop 指令执行完成之后，PC寄存器会自动增加，开始执行下一条 jne指令。

跟着的 jne 指令，是 jump if not equal 的意思，它会查看对应的零标志位。如果 ZF 为 1，说明上面的比较结果是 TRUE，如果是 ZF 是 0，也就是上面的比较结果是 False，会跳转到后面跟着的操作数 4a 的位置。这个 4a，对应这里汇编代码的行号，也就是上面设置的 else 条件里的第一条指令。当跳转发生的时候，PC 寄存器就不再是自增变成下一条指令的地址，而是被直接设置成这里的 4a 这个地址。 CPU 再把 4a 地址里的指令加载到指令寄存器中来执行。

到执行地址为 4a 的指令，实际是一条 mov 指令，第一个操作数和前面的 cmp 指令一样，是另一个 32 位整型的内存地址，以及 2 的对应的 16 进制值 0x2。mov 指令把 2 设置到对应的内存里去，相当于一个赋值操作。然后，PC 寄存器里的值继续自增，执行下一条 mov 指令。

这条 mov 指令的第一个操作数 eax，代表累加寄存器，第二个操作数 0x0 则是 16 进制的 0 的表示。这条指令其实没有实际的作用，它的作用是一个占位符。前面的 if 条件，如果满足的话，在赋值的 mov 指令执行完成之后，有一个 jmp 的无条件跳转指令。跳转的地址就是这一行的地址 51。我们的main 函数没有设定返回值，而move eax,0x0 其实就是给函数生成了一个默认的为0 的返回值的累加器里面。if 条件里面的内容执行完成之后也会跳转到这里，和 else 里的内容结束之后的位置是一样的。

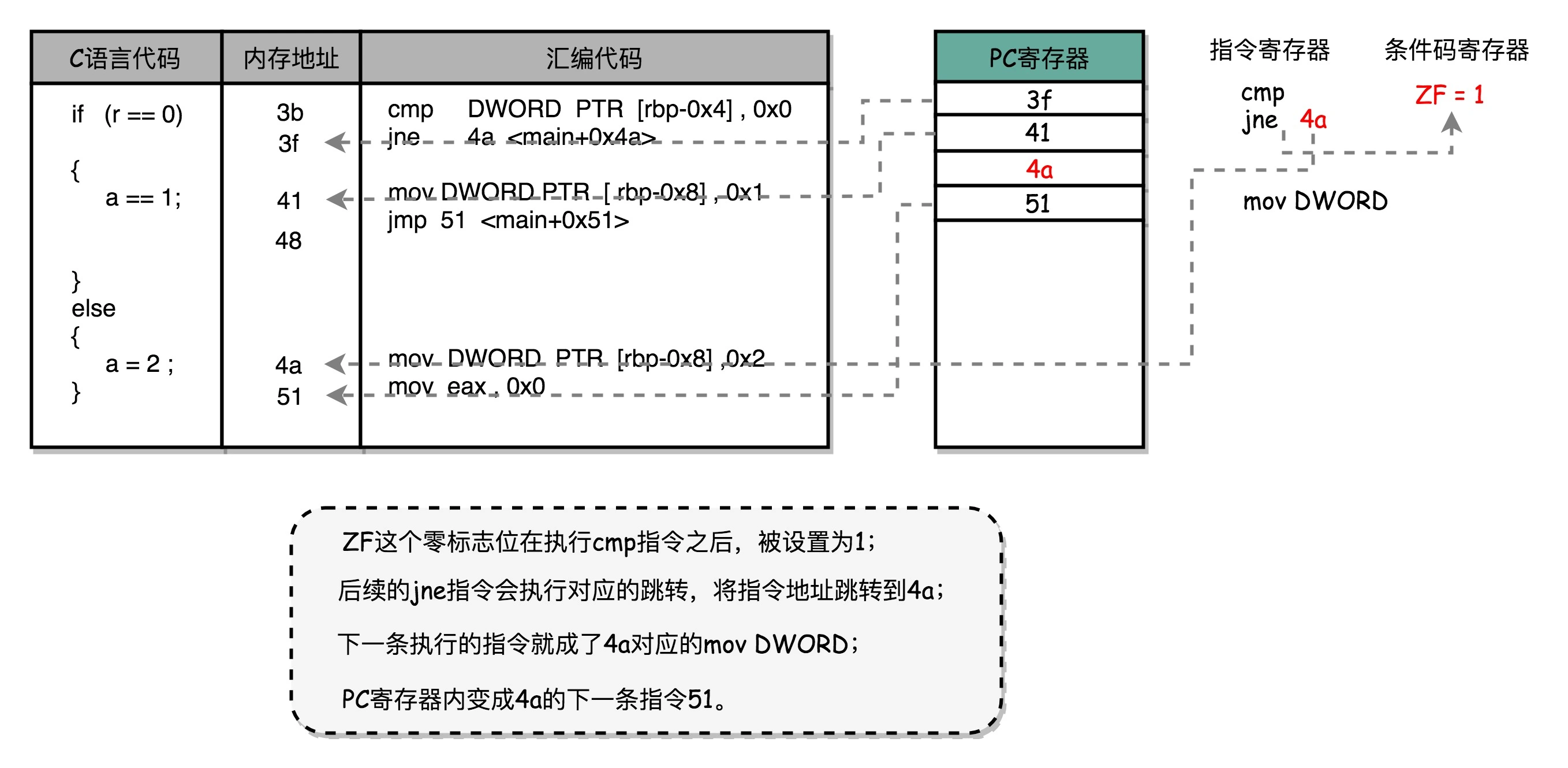

ifelse

如何通过 if…else 和 goto 来实现循环？


int main()
{
    int a = 0;
    for (int i = 0; i < 3; i++)
    {
        a += i;
    }
}

从上面这一段简单的利用 for 循环的程序。我们循环自增变量 i 三次，三次之后，i>=3，就会跳出循环。整个程序，对应的 Intel 汇编代码就是这样的：


for (int i = 0; i <= 2; i++)
 b:   c7 45 f8 00 00 00 00    mov    DWORD PTR [rbp-0x4],0x0
12:   eb 0a                   jmp    1e
  {
      a += i;
14:   8b 45 f8                mov    eax,DWORD PTR [rbp-0x4]
17:   01 45 fc                add    DWORD PTR [rbp-0x8],eax

1a:   83 45 f8 01             add    DWORD PTR [rbp-0x4],0x1
1e:   83 7d f8 02             cmp    DWORD PTR [rbp-0x4],0x2
22:   7e f0                   jle    14
24:   b8 00 00 00 00          mov    eax,0x0
  }

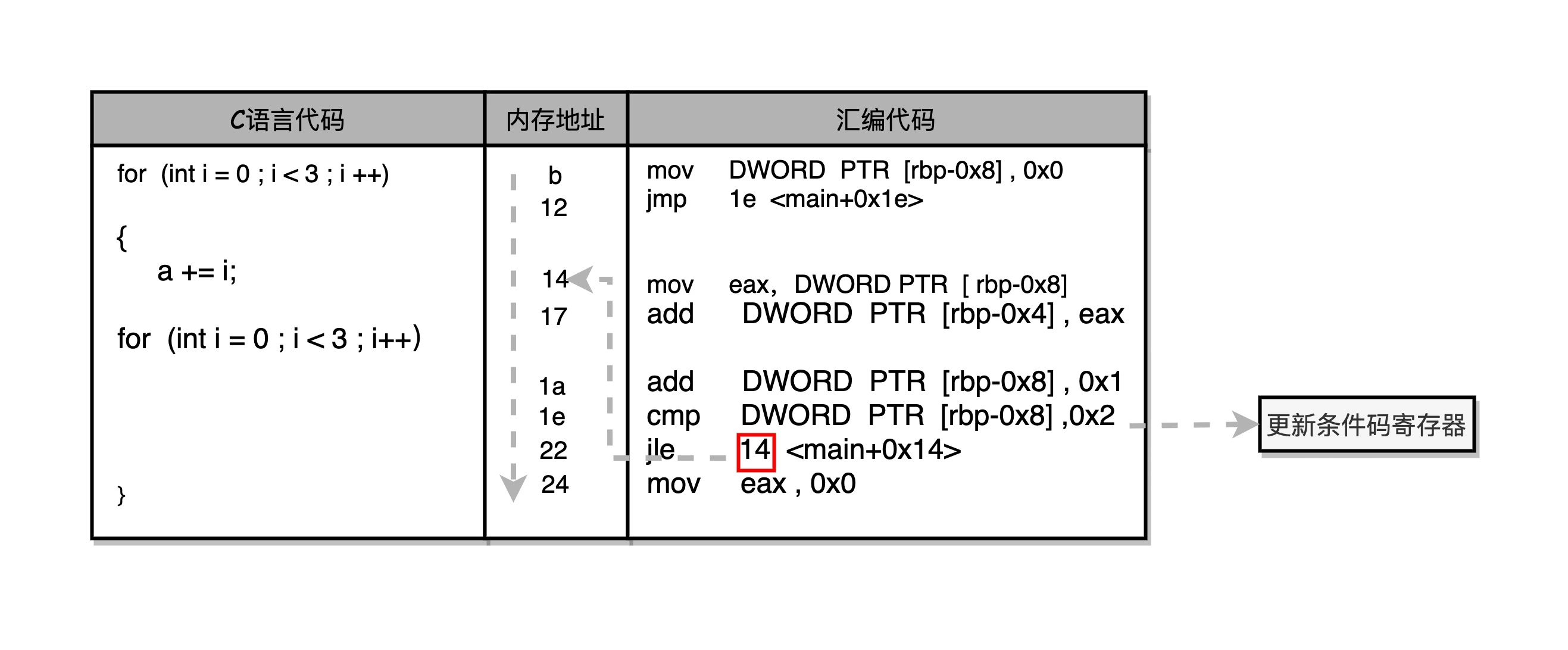

可以看到，对应的循环也是用 1e 这个地址上的 cmp 比较指令，和紧接着的 jle条件跳转指令来实现的。主要的差别在于，这里的 jle 跳转的地址，在这条指令之前的地址 14。往前跳转使得条件满足的时候，PC寄存器会把指令地址设置到之前执行过的指令位置，重新执行之前执行过的指令，直到条件不满足，顺序往下执行jle之后的指令，整个循环才结束。

其实，jle 和 jmp 指令，有点像程序语言里面的 goto 命令，直接指定了一个特定条件下的跳转位置。虽然我们在用高级语言开发程序的时候反对使用 goto，但是实际在机器指令层面，无论是 if…else…也好，还是 for/while 也好，都是用和 goto 相同的跳转到特定指令位置的方式来实现的。

总结延伸：

程序里的多条指令，除了通过PC寄存器自增的方式顺序执行外，条件寄存器会记录下当前执行指令的条件判断状态，然后通过跳转指令读取对应的条件码，修改PC寄存器内的下一条指令的地址，最终实现if…else 以及 for/while 这样的程序控制流程。

想要在硬件层面实现这个 goto 语句，除了本身需要用来保存下一条指令地址，以及当前正要执行指令的 PC 寄存器、指令寄存器外，我们只需要再增加一个条件码寄存器，来保留条件判断的状态。这样简简单单的三个寄存器，就可以实现条件判断和循环重复执行代码的功能。
